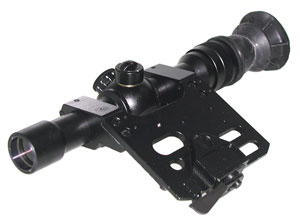

Прицел Рысь 4м
Артикул товара: Прицел Рысь 4м
Технические характеристики
| Видимое увеличение, крат | 4,0 |
| Угловое поле оптической системы в пространстве предметов, град | 5,5 |
| Световой диаметр объектива, мм. | 24 |
| Диаметр зрачка выхода, мм. | 4,8 |
| Удаление выходного зрачка от последней поверхности окуляра, мм., не менее | 63 |
| Расход механизмов выверки по вертикали и горизонту, угл., минута | +/-30 |
| Габаритные размеры ( без наглазника и кронштейна), мм., не более | 225х49х49 |
| Масса прицела, кг., без кронштейна, не более | 0,27 |
Комплектность
| Прицел оптический «Рысь» | 1 шт. |
| Кронштейн для «Лось-4», «Лось-7», ТОЗ-78-1 | 1 шт. |
| Паспорт | 1 шт. |
| Футляр | 1 шт. |
| Кронштейн СКС | 1 шт. |
Установка прицела на оружии. Работа с прицелом.
Прицел устанавливается на оружие по направляющей типа «ласточкин хвост» или кронштейн (из комплекта поставки для карабинов ОП СКС, «Сайга», «Тигр» ). Для удобства работы с прицелом разрешается его продольное перемещение относительно кронштейна в пределах цилиндрической направляющей объектива. Перемещение осуществляется после предварительного ослабления винтов хомута. После установки винты должны быть надежно завинчены.
Выверка прицела с оружием производится по цели, расположенной на заранее точно известной дальности вращением
маховичков механизма выверки прицела по высоте и горизонту. После выверки, проверенной пристрелкой оружия, ослабить на 1-1,5 оборота винты на крышках маховичков выверок, повернуть кольца с делениями до совмещения 0 с индексом на корпусе прицела. Завинтить винты до упора.
Правила ухода и хранения.
Оберегать прицел от механических повреждений.
Не допускать загрязнения линз. Протирать линзы чистой мягкой тканью, жировые пятна снимать ватой, смоченной спиртом.
Оберегать линзы от соприкосновения с предметами, которые могут нанести повреждения на их поверхности.
Требования по технике безопасности.
При эксплуатации прицела, установленного на оружии, необходимо следить за надежностью его закрепления.
Качка прицела в хомутах и на посадочном месте не допускается.
Гарантийные обязательства
Предприятие - изготовитель гарантирует исправную работу прицела в течение 12 месяцев со дня изготовления при соблюдении правил ухода, хранения и эксплуатации в соответствии с настоящим техническим описанием.
Дополнение 1.
Ваш прицел оснащен сеткой с прицельно-дальномерной шкалой, рассчитанной для карабина ОП СКС, и шкалой боковых поправок.
1.Правила пользования прицельно-дальномерной шкалой.
Дальномерная шкала (вертикальные штрихи, расположенные по обе стороны от вертикальной линии) рассчитана на измерение дальности до цели
с габаритной длинной 1,5 м. («Лось») от 100 до 700 м. с дискретностью 100 м.
Оцифровка шкалы нанесена в сотнях метрах через 200 м. с правой стороны.
Наведение оружия на цель при отсутствии факторов, требующих бокового упреждения, производится по соответствующей точке прицельной шкалы
(пересечение вертикальной линии и горизонтального штриха).
2.Правила пользования шкалой боковых поправок.
Шкала боковых поправок (угольники) нанесена через 2-02 т.д. (тысячных дальности). Предназначена ля корректировки огня при воздействии факторов,
требующих бокового упреждения.
3.Правила пользования прицельно-дальномерной шкалой при установке прицела на малокалиберную винтовку ТОЗ-78-01.
При стрельбе из винтовки ТОЗ-78-01 прицельные точки на шкале (пересечение вертикальной линии и горизонтального штриха) соответствуют следующим
дальностям до цели:
| Точка шкалы (Оцифровка) | Дальность до цели, м. |
| 1 | 25 |
| (*) | 50 |
| 3 | 75 |
| (*) | 100 |
| 5 | 125 |
| (*) | 150 |
| 7 | - |
* точка без оцифровки
База цели 0,4 м.
Дополнение 2.
Ваш прицел оснащен устройством диоптрийной подвижки окуляра, соответственно вашему зрению в пределах ± 5 дптр.
Коррекция зрения наблюдателя производится в следующей последовательности:
- удерживая оправу окуляра через наглазник, поверните контровочное кольцо по часовой стрелке ( при наблюдении со стороны окуляра) на 0,5-1 оборот;
- наблюдая в окуляр и вращая совместно оправу окуляра и контровочное кольцо, добейтесь наилучшего видения штрихов сетки;
- удерживая оправу окуляра, поворотом контровочного кольца против часовой стрелки законтрите оправу окуляра.
Дополнение 3.
Для работы в условиях пониженной освещенности, при условии достаточной видимости цели Ваш прицел оборудован системой подсветки сетки.
Блок питания системы подсветки сетки расположен на кронштейне, содержит батарейный отсек и тумблер включения подсветки.
Применяемые элементы питания типа СЦ-33 (SR 44), 2 шт. напряжением 1,5 В каждый входят в комплект поставки прицела. Полярность установки элементов
указана на корпусе блока питания.
Дополнение 4
Основные требования к регулировке зажима кронштейна на посадочном месте оружия следующие.
1. Кронштейн должен быть зажат плотно, без ощутимой качки относительно посадочного места оружия.
2. Фиксация кронштейна на посадочном месте оружия должна начинаться за 40-60° до защелкивания ручки кронштейна за его основание.
Если указанные требования не обеспечиваются, произведите регулировку усилия зажима, для чего:
- выведите из зацепления с ручкой выступ запорной планки, поверните ее на 90° и сдвиньте до совпадения круглого отверстия с головкой зажимного винта;
- снимите ручку с зубцов зажимного винта и переставьте ее так, чтобы выполнялось условие пп. 1 и 2;
- установите запорную планку на место.
|
