ПОСП 4-8х42В с ЛЦУ-ОМ
Артикул товара: ПОСП 4-8х42В с ЛЦУ-ОМ

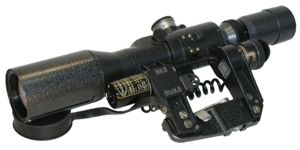

Прицел оптический с подсветкой и переменным увеличением ПОСП 4 - 8x42 с ЛЦУ-ОМ изготовлен на базе изделия ПОСП 8x42, ПОСП 6x42 Вилейского ОМ РУП «Зенит» и предназначен для установки на карабины типа САЙГА.
Общие указания
Прицел оптический с подсветкой ПОСП 8x42 и его модификации (далее прицел) с удаленным выходным зрачком предназначен для ведения прицельной стрельбы из охотничьего оружия, с ориентировочной оценкой расстояния до объекта, а также для наблюдения за объектами природы. Подсветка сетки позволяет производить прицеливание в сумерках.
В связи с постоянным совершенствованием конструкции возможны некоторые расхождения между данным руководством и прицелом.
Прицел работоспособен в температурном диапазоне от минус 50°С до +50°С. Эксплуатация прицела в зимнее время с использованием подсветки сетки возможна в температурном диапазоне, ограниченном температурным режимом работы элемента питания. Используя зимнюю систему освещения, конструкция которой позволяет защитить элемент питания от низких температур, возможна эксплуатация системы подсветки сетки в диапазоне от -50 до +50°С.
Технические характеристики
| Видимое увеличение, крат | 4-8 |
| Угловое поле зрения оптической системы в пространстве предметов |
5°-2°30' |
| Световой диаметр объектива, мм | 40 |
| Предел разрешения, не более | 20''-10'' |
| Удаление выходного зрачка от последней поверхности, мм, не менее |
76-73 |
| Диаметр выходного зрачка, мм | 11,2 - 4,3 |
| Напряжение питания электрической цепи подсветки сетки, В | 3 |
| Диоптрийная регулировка окуляра, дптр. | -2.0 до +2.0 |
| Габаритные размеры, мм (не более) | 408x154x78 |
| Размер направляющей типа «ласточкин хвост» для крепления на оружие, мм |
12 |
| Масса, кг (не более) | 0,9 |
Комплектность
| Прицел оптический с подсветкой | 1шт. |
| Наглазник | 1шт. |
| Чехол или футляр | 1шт. |
| Руководство по эксплуатации | 1экз. |
Работа с прицелом.
Наблюдая в прицел, совместить зрачок глаза с выходным зрачком оптической системы. Должно быть видно все поле зрения без лунообразных теней по краям.
В прицелах ПОСП 6х42Д, ПОСП 6х42ДС, ПОСП 6х42МД, ПОСП 6х42ВД, ПОСП 6х42ВМД, ПОСП 6х42МДС, ПОСП 8х42Д, ПОСП 8х42МД, ПОСП 8х42М1Д, ПОСП &Х42ВД, ПОСП 8x42 ВМД, ПОСП 8х42ВДС, ПОСП 8x42 WD, ПОСП 8X42W1D, ПОСП 8x42W2D, в зависимости от индивидуальных особенностей зрения возможна регулировка окуляра относительно изображения бесконечно удаленного предмета от минус 3 до плюс 3 дптр. Вращая окуляр вокруг оси прицела, добиваются резкого изображения предмета.
В прицеле предусмотрена возможность ведения прицельной стрельбы в условиях недостаточной освещенности сетки. Для этого необходимо включить подсветку сетки ручкой (тумблером) . Конструкция прицелов ПОСП 6х42ДС, ПОСП 6х42МДС, ПОСП 8х42ВС, ПОСП 8х42ВДС, ПОСП 8x42W, ПОСП 8x42Wl, ПОСП 8x42W2, ПОСП 8x42WD, ПОСП 8х42W1D. ПОСП 8x42W2D, позволяет изменять освещенность прицельной сетки поворотом ручки включения подсветки.
Светофильтр (при комплектовании) служит для улучшения видимости и улучшения контрастности рассматриваемого объекта в условиях недостаточной видимости (дымка, туман и т. д.).
На корпусе прицела со стороны объектива расположена бленда, которая выдвигается при необходимости защиты изображения от засветки прямыми солнечными лучами.
Прицел комплектуется одной из данных сеток. Для наведения на цель необходимо совместить острие верхнего прицельного знака с изображением цели.
|
а)
|
б)
|
Сверху на корпусе находится маховичок со шкалой углов прицеливания, нанесенной на его цилиндрической части. Цена деления шкалы — 3,6'. Предусмотрена возможность фиксации маховичка в промежуточных положениях между делениями, что позволяет устанавливать дальность прицеливания через 1,8'. На гайке маховичка указаны направления смещения линии прицеливания при выверке угла прицеливания. Вращение маховичка, начиная с нулевого деления шкалы, обеспечивает перемещение сетки прицела вниз от центра поля зрения и позволяет устанавливать линию прицеливания в зависимости от дальности.
При известной длине (высоте) объекта и отчетливо видимых его контурах можно ориентировочно определить расстояние до объекта, используя:
1) угловое расстояние просвета между горизонтальными штрихами сетки (рис. а). Если длина (высота) объекта 2,5 м и при наблюдении в прицел она укладывается в просвет между горизонтальными штрихами, то расстояние до объекта будет равно 100 м. Если длина (высота) объекта занимает половину просвета, то расстояние до объекта 200 м;
2) дальномерную шкалу сетки (рис. б). Для определения расстояния до объекта высотой 1,5 м или 0,5 м необходимо разместить объект между горизонтальной линией и кривой. Размещение произвести точно без зазоров и выступания объекта за линии. Ближайшая к объекту цифра, умноженная на 100, даст искомое расстояние (в метрах):
«2» соответствует 200 м; «4» соответствует 400 м и т. д. Горизонтальные штрихи сетки (рис. 6) служат для введения боковых поправок.
|
