Тепловизор Game Finder «Model A»

Артикул товара: Тепловизор Game Finder «M

В корзину

Все предметы излучают тепло. Люди, птицы и животные также являются источниками теплового излучения. Это излучение представляет собой волны инфракрасного света и тепловизор для охоты Game Finder «Model A» «видит» их. В детекторе Game Finder «Model A» используется двухэлементный танталово-литиевый пироэлектрический датчик, который обеспечивает повышенную степень обнаружение температурных изменений, высокую чувствительность, и как следствие, большую дальность действия. Прибор имеет небольшие размеры и вес, десятиполосный светодиодный графический дисплей и встроенную функцию регулировки усиления (чувствительности).
Сфера применения детектора не ограничивается охотой. Он может успешно применяться везде, где требуется обнаружение скрытых источников тепла. Деревья, кустарники и трава не являются непреодолимым препятствием для прибора и только через твердое вещество, например стекло, сканировать тепловизор не может.

Технические характеристики тепловизора Game Finder «Model A»:
• Температурный режим: — от -18°С до +100°С.
• Питание — одна батарея типа «Крона», 9 Вольт.
• Потребление тока — приблизительно 8 мА при всех горящих светодиодах.
• Чувствительный элемент — двухэлементный танталово-литиевый пироэлектрический датчик.
• Регулируемые функции — усиление (чувствительность).
• Размеры — 160 мм длина, 55 мм ширина, 57 мм высота.
• Вес прибора — 172 г без батареи, 217 г с батареей.
• Дисплей — десятиполосный графический дисплей.
• Материал корпуса — термопластик ABS.
• Производство — Game Finder, Inc. (США).

Дальность действия тепловизора для охоты Game Finder «Model A» обусловлена несколькими факторами, а именно: проницаемостью линии обзора, температурой воздуха, его влажностью, ветром и скоростью перемещения детектора. Снегопад и дождь понижают дальность действия тепловизора. При такой погоде часть инфракрасного излучения, испускаемого источником, рассеивается и не попадает на устройство. Поскольку тепловизора Game Finder «Model A» может использоваться в самых разнообразных условиях, его дальность действия не может быть определена точно для любых внешних условий. Максимальная дальность обеспечивается при максимальной чувствительности и следующих условиях: ясная прямая видимость в направлении источника теплового излучения, температура источника на несколько градусов отличается от температуры окружающей территории, низкая влажность и отсутствие ветра.

При температуре воздуха +18°С, низкой влажности и скорости ветра 8-15 м/с, дальность обнаружения источника размером с оленя обычно составляет:
• 540-640 метров на открытой местности.
• 273-320 метров в лесу с высокими массивными деревьями и небольшим подлеском.
• 27-45 метров в густых зарослях.

Устройство тепловизора Game Finder «Model A».

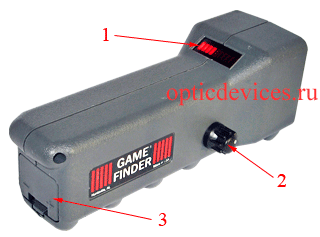

Рисунок 1. Устройство тепловизора Game Finder «Model A».

1. Графический дисплей.
Десятисегментный графический дисплей тепловизора Game Finder «Model A» показывает относительную интенсивность изменения инфракрасного излучения. Чем больше светодиодов горит, тем больше интенсивность изменения теплового излучения. Если выставлено большое усиление (чувствительность), изменение на один градус вызовет загорание, по крайней мере, одного светодиода. Большое изменение, порядка нескольких градусов, которое создается теплым телом животного на фоне окружающей обстановки, вызовет загорание всех десяти светодиодов.
2. Ручка включения прибора и регулировки усиления (чувствительности).
Для включения прибора поверните ручку по часовой стрелке. При первом включении тепловизора Game Finder «Model A» светодиоды будут загораться слева направо и гаснут в течение примерно одной секунды. Прогрев теплового детектора занимает примерно 5 секунд. Готовность к работе можно проверить, перемещая теплый объект, например, вашу руку, перед устройством, проверяя как загораются светодиоды графического дисплея.
Ручка регулировки поворачивается примерно на один оборот. В начале поворота усиление минимально. При повороте по часовой стрелке до упора, усиление возрастает до максимума.
3. Крышка батарейного отсека.
Крышка отсека батареи расположена на задней стороне тепловизора. Для того чтобы получить доступ к батарее, нужно отверткой, либо ногтем на пальце освободить фиксатор на крышке и она выскочит из гнезда. Знаки + и – на крышке показывают, как правильно вставить батарею питания.

В приборе применен детектор с двумя чувствительными элементами. Левый элемент отмечает инфракрасное излучение на левой стороне области обзора, а правый элемент - на правой стороне. При перемещении устройства из стороны в сторону, один из элементов обнаружит, то есть почувствует, источник тепла раньше, чем другой элемент. Устройство постоянно сравнивает поступающие от элементов сигналы. Если появляется разность величин сигналов, она поступает в микропроцессор для дальнейшей обработки. Если разность температур, отмеченных элементами, не меняется в продолжение двух секунд, устройство прекращает дачу показаний и ожидает изменений.
Изменения могут быть вызваны либо движением тепловизора относительно источника тепла, либо движением самого источника теплового излучения, то есть, тепловизор используется в качестве «детектора движения». Хотя для этих целей на охоте удобнее использовать детекторы со встроенной аудио функцией — тепловизор Game Finder «The Finder» или тепловизор Game Finder «Life Finder FL-6», так-как воспринимать звуковые сигналы проще и легче, и требует меньшей концентрации.
Вся площадь, просматриваемая двумя элементами, представляет собой «окно», аналогичное полю зрения для оптических приборов. Так же, как и в оптических приборах, эта область увеличивается при увеличении дистанции (рис. 2).

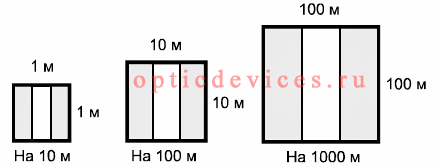

Рисунок 2. Поле зрения тепловизора Game Finder «Model A».

Комплектация: тепловизор, сумка для ношения, инструкция.
