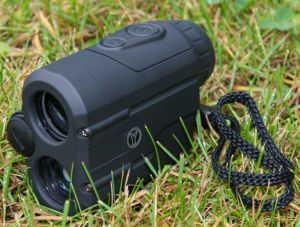

Дальномер Yukon Extend LRS-1000 (измерение до 980м)

Артикул товара: Extend LRS-1000

В корзину

Дальность измерения, м 1000

Точность измерения, м ±1

Мин. дистанция измерения, м 5

Увеличение, крат 6

Диаметр объектива, мм 24

Диаметр линзы приемника излучения, мм 24

Поле зрения, градусов 7

Удаление выходного зрачка, мм 17

Диаметр выходного зрачка, мм 4

Количество измерений без замены батареи 3000

Класс защиты, класс IP (IEC 60529) IPX7

Напряжение питания/Тип батареи 3В / CR2

Диоптрийный расход окуляра, дптр ±4

Длина волны лазера, нм 905

Рабочая температура -10 °C …+45 °C

Диапазон измерения скорости 5-300 км/ч

Точность измерения скорости ±5 км/ч

Автоматическое отключение через 20 сек

Габариты, мм 98x75x54

Масса (без/с батареей), г 195 / 205

Комплект поставки:

• Лазерный дальномер

• Чехол

• Ремешок

• Инструкция по эксплуатации

• Гарантийный талон

Для улучшения потребительских свойств изделия

в его конструкцию могут вноситься усовершенствования.

ОПИСАНИЕ:

Лазерный дальномер Extend LRS-1000 – портативный оптико-электронный прибор, объединяющий в себе функции дальномера и измерителя скорости. Принцип работы заключается в следующем: лазерный диод посылает через оптический тракт серию невидимых импульсов, которые отражаются от объекта наблюдения и принимаются приемником прибора. Рассчитав время прохождения импульса до объекта и от него, прибор выдает полученные данные. Дальномер позволяет измерить расстояние до неподвижного или медленно передвигающегося объекта, а также вести наблюдение за объектом. Прибор также оснащен функцией измерения скорости объектов, движущихся со скоростью от 5 до 300 км/ч.

Прибор обладает рядом преимуществ, таких как высокая точность, короткое время замера, низкое энергопотребление, автоматическое отключение питания, класс защиты от проникновения влаги IPX7 и т.д. Благодаря тому, что индикатор цели и прочие обозначения на дисплее выполнены тонкими линиями, они не перекрывают объект наблюдения.

Прибор отличается небольшой мощностью передачи сигнала, что исключает отрицательное воздействие на человеческий глаз. Прибор имеет малый вес и габариты, легок и прост в использовании. Питание прибора осуществляется от одной батареи типа CR2/3В. Дальномер может использоваться для различных сфер применения: путешествия, туризм, гольф, охота, отдыха на природе и других.

Меры предосторожности:

В дальномере Extend LRS-1000 используется безопасный для глаз лазер. Тем не менее, следует помнить о некоторых мерах предосторожности:

• Не включайте дальномер, когда он направлен в глаза человека или когда вы смотрите в объектив прибора.

• Храните дальномер в месте, недоступном для детей.

• Не разбирайте прибор, в случае возникновения проблем обратитесь к производителю.

• Используйте только те элементы питания CR2, которые предназначены для прибора.

Внешний вид и органы управления:

1-Объектив / излучатель света

2-Приемник сигнала

3-Окуляр

4- кнопка "ON"

5-Кнопка "Mode"

6- Контейнер батарей

7- Крышка контейнера батарей

Описание встроенного ЖК-дисплея:

“Ready” – готовность дальномера к работе.
“Range” – режим дальномера.
“Speed” – режим измерения скорости.
“ ” – индикация передачи лазерного сигнала.
“ ” – индикатор цели. Используется для наведения на центр цели.
“ ” – дистанция выражается четырьмя цифрами. В случае ошибки на дисплее отображаются 4 прочерка “----”.
“KM/h” – индикация скорости (километров в час). “M/S” (метров в секунду). В режиме измерения расстояния используются обозначения “M” (метр) и “Y” (ярд).
“Quality >>>>> ” – индикация качества цели.
“ ” – индикатор разряда батареи.

Установка батареи :

• Открутите крышку контейнера батарей (7) против часовой стрелки .

• Вставьте батарею CR2 соблюдая полярность, указанную в контейнере батарей (см. рис.).

• Закрутите крышку контейнера батарей.

Примечание: в случае появления индикатора разряда батареи батарею необходимо незамедлительно заменить, в противном случае возможно возникновение неточностей при измерении. Если прибор не используется в течение продолжительного времени, батарею необходимо извлечь.

ИСПОЛЬЗОВАНИЕ:

Измерение дистанции:

• Посмотрите на объект через окуляр (3).

• Настройте резкость изображения вращением окуляра (3).

• Для того чтобы включить прибор, удерживайте кнопку “ON” (4) нажатой в течение двух секунд.

• После включения прибор по умолчанию работает в режиме измерения дистанции – на дисплее отображается пиктограмма “Range”.

• Наведите указатель в виде прямоугольника на объект, до которого вы хотите измерить расстояние. Кратко нажмите на кнопку “ON” (4) – в нижней части дисплея появится значение.

• Если во время измерения дистанции уровень отражения сигнала слишком низкий, на дисплее появится обозначение “----”. В случае успешного замера дистанции в нижней части дисплея появляется обозначение “Quality >>>>> ” . Большее количество знаков “ > ” означает более высокую точность измерения. Максимальное количество знаков “ > ” – шесть.

Режим сканирования:

• Выполните инструкции по измерению дистанции, приведенные выше.

• При удержании кнопки “ON” (4) измерение расстояния до объектов осуществляется в режиме сканирования, т.е. непрерывно.

Измерение скорости:

• Нажмите кнопку “Mode” (5) для перехода в режим измерения скорости. На дисплее отображается пиктограмма “Speed”.

• Наведите указатель в виде прямоугольника на объект, до которого вы хотите измерить скорость. Кратко нажмите на кнопку “ON” (4) – в нижней части дисплея появится значение.

• Если сигнал слишком слабый, на ЖК-дисплее появится обозначение “----”, что свидетельствует о невозможности произвести замер. Во время измерения скорости прибор должен быть направлен на объект, движущийся в сторону наблюдателя либо от него.

Переключение единиц измерения:

• Для переключения единиц измерения расстояния во время измерения дистанции нажимайте кнопку “Mode” (5) в течение двух секунд.

• “M” означает метры, “Y” – ярды.

• Для переключения единиц измерения скорости во время измерения скорости нажимайте кнопку “Mode” (5) в течение двух секунд.

• “KM/h” - означает километр/час, “M/S” – означает метры в секунду.
