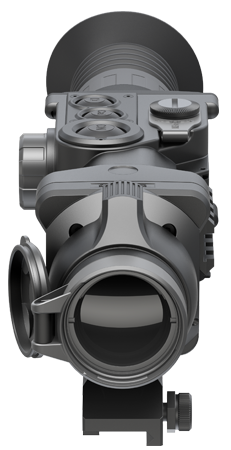

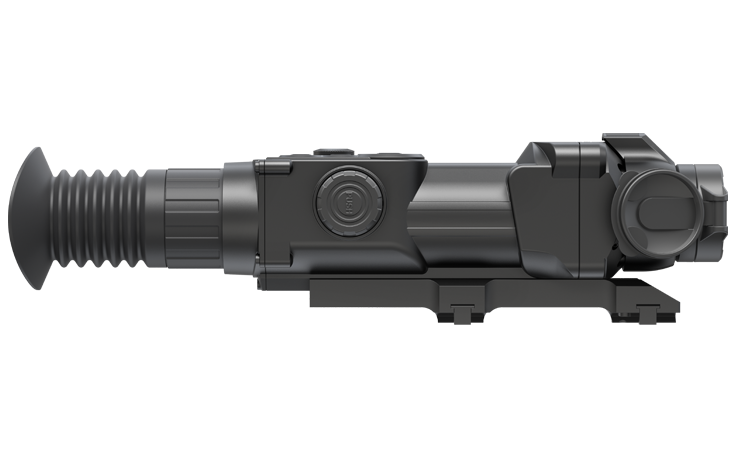

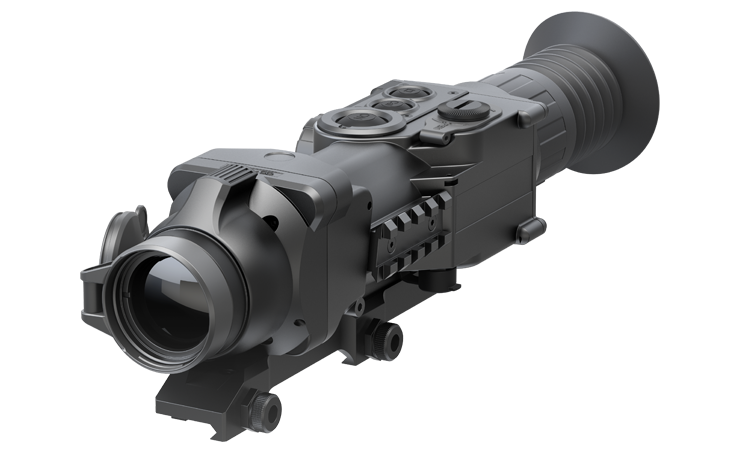

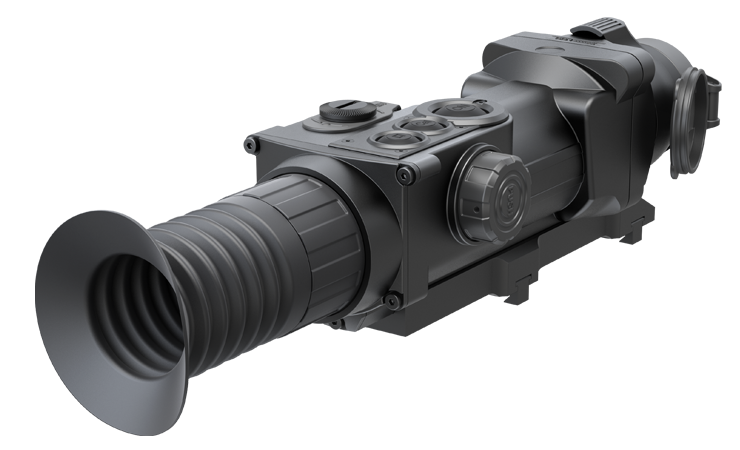

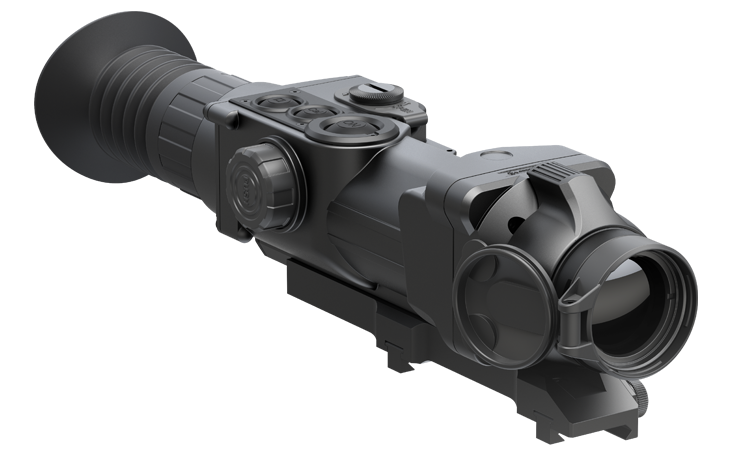

Тепловизионный прицел Pulsar Apex XD38

Тепловизионный прицел Pulsar Apex XD38 - долгожданная новинка 2014 года.
Оптическое увеличение х1,5 плавно доводится цифрой до х3.
Рабочая частота обновления кадров 50Гц, разрешение OLED дисплея 640х480.
Водонепроницаемый легкий корпус держит отдачу самых высоких калибров.
13 прицельных меток на выбор и запоминание трех точек попадания на различное оружие.
Температурный рабочий диапазон от -25 до +50 °С .

Диаметр объектива (мм):	36
Min увеличение:	1,5
Max увеличение:	3
Min Поле зрения (град):	7,2х5,4
Max Поле зрения (град):	14,4х10,8
Min Поле зрения (м/100м):	12,6
Max Поле зрения (м/100м):	25
Удаление выходного зрачка (мм):	67
Ближняя дистанция фокусировки (м):	5
Шаг выверки (мм/100м):	40
Диапазон выверки (м/100м):	8/8
Прицельная сетка:	сменные
Вес брутто (кг):	1,4
Вес нетто (кг):	0,6
Габариты (мм):	335х80х75
Габариты в упаковке (мм):	390х140х120
Бренд:	Pulsar
Страна происхождения:	Беларусь
Гарантия производителя (лет):	3

Частота обновления кадров, Гц:	50
Разрешение матрицы:	384х288
Влагозащищенность:	есть
Материал корпуса:	композитный материал
Покрытие корпуса:	лакокрасочное
Цвет:	черный
Крепление:	без крепления

Основное назначение тепловизионного прицела Pulsar Apex XD38

Тепловизионный прицел предназначен для установки на охотничьи ружья и выводит на новый уровень обнаружение и выслеживание добычи, повышает точность стрельбы и качество охоты в независимости от внешних условий. В отличие от прицелов и приборов ночного видения, в которых используется электронно-оптический преобразователь, прицелы на базе микроболометрической матрицы не нуждаются даже в минимальном освещении и позволяют видеть цель в полной темноте, выводя на дисплей тепловую сигнатуру объекта.

Тепловизионный прицел Pulsar Apex XD38 производства компании Yukon Advanced Optics Worldwide обеспечивает поиск, наблюдение и наведение на цель в любое время суток и при любых погодных условиях (густой туман или дым, дождь или снегопад), а также позволяет обнаружить объект при наличии таких препятствий как ветки деревьев или густого кустарника, высокая трава.

Область применения: охота, поиск и выслеживание цели, наблюдение и ориентирование на местности в условиях ограниченной видимости.

Основные характеристики тепловизионного прицела Pulsar Apex XD38

Оптическое увеличение 1,5x, плавный цифровой зум 2х (изменение увеличения до 3х с шагом 0,1х)
Широкий угол поля зрения, удаление выходного зрачка 67 мм
Диоптрийная коррекция в диапазоне от -4 дптр до +3,5 дптр
Минимальная дистанция фокусировки – 5 м, максимальное расстояние обнаружение фигуры человека – 950 м
Микроболометрическая матрица: разрешение 384 x 288 пикселей, частота обновление кадров 50 Гц, спектральный диапазон чувствительности 8…14 мкм, что примерно соответствует +90°С…-60°С
Матрицу можно откалибровать в 3 режимах: ручном (бесшумном), полуавтоматическом и автоматическом
Функция удаления дефектных пикселей и возврат к заводским настройкам
Режим «PiP» («кадр в кадре»)
Регулировка контраста и яркости изображения в широком диапазоне с сохранением сделанных настроек после выключения прибора
Инверсия изображения «горячий белый» / «горячий чёрный»
Корпус водонепроницаемый (степень защиты IPX7, возможно даже кратковременное погружение в воду на глубину до 1 метра)
Ударная стойкость на оружии – 6000 Дж
Функция, позволяющая хранить в памяти прибора параметры пристрелки для 3-х видов оружия / 3-х различных дистанций
Пристрелка методом «одного выстрела» и с использованием функции «FREEZE»
Изменение типа прицельной метки (10 вариантов в памяти прибора) с возможностью выбора цвета (белый / чёрный)
OLED-дисплей с разрешением 640 x 480 пикселей
3 режима работы: «скалы» - высокий контраст, «лес» - низкий контраст, «распознавание» - улучшенная детализация тёплых объектов
Функция «Display off»: временное отключение дисплея для предотвращения демаскировки и сокращения энергозатрат
Дистанционное управление (пульт в комплекте)
Работа от внешних источников питания (например, блоки EPS3/EPS5)
Видеовыход для подключения устройств видеозаписи (например, видеорекордера CVR640 / Yukon MPR)
Планка Weaver для установки дополнительных аксессуаров

Конструктивные особенности тепловизионного прицела Pulsar Apex XD38

Тепловизионный прицел Apex XD38 выполнен в ударопрочном (ударная стойкость на оружии 6000 Дж) водонепроницаемом (IPX7) корпусе.

Высокочувствительная микроболометрическая матрица с частотой смены кадров 50 Гц обеспечивает плавное обновление изображения на дисплее в режиме реального времени. Для выравнивания температурного фона микроболометра выполняется калибровка матрицы в одном из 3 доступных режимов:

ручной (выполняется при закрытой крышке объектива, полностью бесшумный процесс),
полуавтоматический (пользователь самостоятельно запускает процесс калибровки),
полностью автоматический (калибровка запускается в соответствии с программным алгоритмом, частота калибровки зависит от нагрева сенсора).

Настройка резкости изображения пиктограмм меню и прицельной сетки на OLED-дисплее осуществляется вращением диоптрийного кольца в диапазоне от – 4 дптр до +3,5 дптр. Степень яркости и контрастности дисплея настраивается с помощью энкодера. Регулятор внутренней фокусировки объектива используется для максимально качественно изображения объектов наблюдения в поле зрения стрелка.

В зависимости от общего фона инверсия изображения позволяет выбрать оптимальный вариант отображения объектов на дисплее: «горячий белый» - тёплые объекты светлее общего фона, «горячий чёрный» - темнее общего фона.

Пристрелку можно вести по одному из двух методов.

Метод «одного выстрела» позволяет уже после 1-го выстрела по мишени (с наводкой по механическому прицелу) скорректировать положение центра сетки программным способом с отображением процесса выверки на дисплее. Сохраняя текущее положение сетки, изображение опорного креста перемещается из центра дисплея в точку попадания. По окончании выверки и сохранения результатов центр сетки и точка попадания должны совпадать.

Используя функцию «FREEZE», можно сохранить («заморозить») текущее изображение сетки и точки попадания в цель в памяти прибора и выполнить выверку без наведения оружия на цель. Опорный крест перемещается в пределах ограничительной рамки.

Пользователь может сохранить в памяти прицела Apex XD38 от 1 до 3-х вариантов выверки для трёх разных типов ружей / 3-х различных дистанций с запоминанием типа используемой прицельной метки. Можно выбрать одну из 10 предустановленных прицельных сеток с указанием цвета (чёрный или белый) её отображения.

Для детализации изображения на дисплее тепловизионного прицела можно использовать встроенный режим «PiP» («кадр в кадре»), который позволяет одновременно с основным изображением вывести дополнительную зону с 2-кратным увеличением центра сетки и объекта охоты (наблюдения), либо цифровой зум 2х. Обратите внимание, что при включённом режиме PiP функция цифрового зума не работает.

Вся необходимая информация выводится на основное (M1) или дополнительное (M2) меню прицела тепловизионного Apex XD38 в виде пиктограмм и числовых данных. В меню также отображается установленный автоматический режим работы прибора («скалы» - высокий контраст, «лес» - низкий контраст, «распознавание» - улучшенная детализация тёплых объектов). При необходимости соблюдать маскировку или при во время паузы в наблюдениях дисплей можно выключить с сохранением текущих рабочих процессов.

Также следует отметить наличие пульта дистанционного управления, три кнопки которого дублируют функции включения / выключения прибора, цифрового зума / режима «кадр в кадре» и запуск процесса калибровки.

Условия эксплуатации и комплект поставки тепловизионного прицела Pulsar Apex XD38

Прицел тепловизионный Apex XD38 может работать от внешнего источника питания (рекомендуется использовать блоки EPS3/EPS5) или от автомобильной сети напряжением 8 – 15 B, увеличивая время бесперебойной работы прибора.

Поставляется в комплекте с защитным чехлом, беспроводным пультом дистанционного управления, видеокабелем / кабелем внешнего питания, инструкцией по эксплуатации, элементами питания CR123 (2 шт.)

Технические характеристики тепловизионного прицела Pulsar Apex XD38

Основные ТТХ Apex XD38
Модель (SKU)	76415
Микроболометр
Тип	Неохлаждаемый
Разрешение, пикселей	384 x 288
Частота обновления кадров, Гц	50
Спектральный диапазон чувствительности, мкм	8 - 14
Оптические характеристики
Увеличение, крат	1,5...3
Цифровой зум, крат	2
Объектив	F38 /1,2
Минимальная дистанция фокусировки, м	5
Угол поля зрения, град при увеличении 1,5х - горизонтальное - вертикальное При увеличении 3х - горизонтальное - вертикальное	14,4° 10,8° 7,2° 5,4°
Видимое поле зрения, м /100 м - при увеличении 1,5х - при увеличении 3х	25 12,6
Диоптрийная настройка окуляра, дптр	-4…+3,5
Удаление выходного зрачка	67
Максимальная дистанция обнаружения объекта размером 1,7х0,5 м, м	950
Дисплей
Тип дисплея	OLED
Разрешение, пикселей	640 x 480
Прицельная метка
Тип	Сменная электронная метка
Цена клика, гор. / верт., мм/100м	40 / 40
Запас хода метки, гор. / верт., мм/100м	8000 / 8000
Физические и эксплуатационные характеристики
Напряжение питания, B	4 - 6
Тип батарей	2 x CR123A
Внешнее питание, B	8 - 15
Время работы от блока питания EPS3 / EPS5, ч	9 / 20
Время непрерывной работы прибора от одного комплекта батарей (в режиме энергосбережения), ч	5
Степень защиты, код IP (IEC60529)	IPX7
Макс. ударная стойкость на оружии, Джоулей	6000
Диапазон эксплуатационных температур, °C	-25°C…+50°C
Габаритные размеры, мм	335 x 80 x 75
Масса (без батарей), кг	0,6
