ПРИЦЕЛЫ РЫСЬ 4М/ИЖ-94
Артикул товара: Рысь 4М/ИЖ-94
Цена: не определена

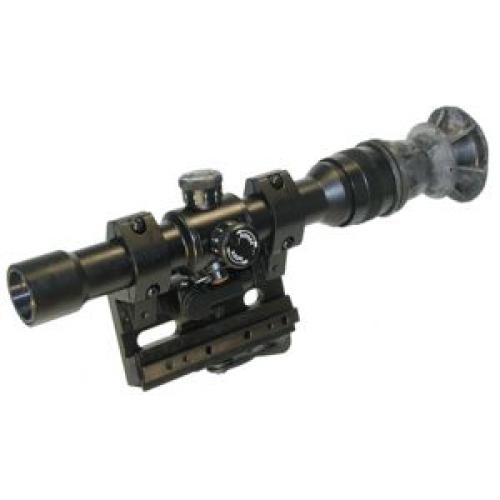

Прицел Рысь 4М/ИЖ-94
Технические характеристики
| Видимое увеличение, крат | 4,0 |
| Угловое поле оптической системы в пространстве предметов, град | 5,5 |
| Световой диаметр объектива, мм. | 24 |
| Диаметр зрачка выхода, мм. | 4,8 |
| Удаление выходного зрачка от последней поверхности окуляра, мм., не менее | 63 |
| Расход механизмов выверки по вертикали и горизонту, угл., минута | +/-30 |
| Габаритные размеры ( без наглазника и кронштейна), мм., не более | 225х49х49 |
| Масса прицела, кг., без кронштейна, не более | 0,27 |
Комплектность
| Прицел оптический «Рысь» | 1 шт. |
| Кронштейн | 1 шт. |
| Паспорт | 1 шт. |
| Футляр | 1 шт. |
Установка прицела на оружии. Работа с прицелом.
Прицел устанавливается на оружие по направляющей типа «ласточкин хвост» или кронштейн (из комплекта поставки для карабинов ОП СКС, «Сайга», «Тигр» ). Для удобства работы с прицелом разрешается его продольное перемещение относительно кронштейна в пределах цилиндрической направляющей объектива. Перемещение осуществляется после предварительного ослабления винтов хомута. После установки винты должны быть надежно завинчены.
Выверка прицела с оружием производится по цели, расположенной на заранее точно известной дальности вращением
маховичков механизма выверки прицела по высоте и горизонту. После выверки, проверенной пристрелкой оружия, ослабить на 1-1,5 оборота винты на крышках маховичков выверок, повернуть кольца с делениями до совмещения 0 с индексом на корпусе прицела. Завинтить винты до упора.
Правила ухода и хранения.
Оберегать прицел от механических повреждений.
Не допускать загрязнения линз. Протирать линзы чистой мягкой тканью, жировые пятна снимать ватой, смоченной спиртом.
Оберегать линзы от соприкосновения с предметами, которые могут нанести повреждения на их поверхности.
Требования по технике безопасности.
При эксплуатации прицела, установленного на оружии, необходимо следить за надежностью его закрепления.
Качка прицела в хомутах и на посадочном месте не допускается.
Гарантийные обязательства
Предприятие - изготовитель гарантирует исправную работу прицела в течение 12 месяцев со дня изготовления при соблюдении правил ухода, хранения и эксплуатации в соответствии с настоящим техническим описанием.
Дополнение 1.
Ваш прицел оснащен сеткой с прицельно-дальномерной шкалой, рассчитанной для карабина ОП СКС, и шкалой боковых поправок.
1.Правила пользования прицельно-дальномерной шкалой.
Дальномерная шкала (вертикальные штрихи, расположенные по обе стороны от вертикальной линии) рассчитана на измерение дальности до цели
с габаритной длинной 1,5 м. («Лось») от 100 до 700 м. с дискретностью 100 м.
Оцифровка шкалы нанесена в сотнях метрах через 200 м. с правой стороны.
Наведение оружия на цель при отсутствии факторов, требующих бокового упреждения, производится по соответствующей точке прицельной шкалы
(пересечение вертикальной линии и горизонтального штриха).
2.Правила пользования шкалой боковых поправок.
Шкала боковых поправок (угольники) нанесена через 2-02 т.д. (тысячных дальности). Предназначена ля корректировки огня при воздействии факторов,
требующих бокового упреждения.
3.Правила пользования прицельно-дальномерной шкалой при установке прицела на малокалиберную винтовку ТОЗ-78-01.
При стрельбе из винтовки ТОЗ-78-01 прицельные точки на шкале (пересечение вертикальной линии и горизонтального штриха) соответствуют следующим
дальностям до цели:
| Точка шкалы (Оцифровка) | Дальность до цели, м. |
| 1 | 25 |
| (*) | 50 |
| 3 | 75 |
| (*) | 100 |
| 5 | 125 |
| (*) | 150 |
| 7 | - |
* точка без оцифровки
База цели 0,4 м.
База цели 0,4 м.
Дополнение 2.
Ваш прицел оснащен устройством диоптрийной подвижки окуляра, соответственно вашему зрению в пределах ± 5 дптр.
Коррекция зрения наблюдателя производится в следующей последовательности:
Коррекция зрения наблюдателя производится в следующей последовательности:
- удерживая оправу окуляра через наглазник, поверните контровочное кольцо по часовой стрелке ( при наблюдении со стороны окуляра) на 0,5-1 оборот;
- наблюдая в окуляр и вращая совместно оправу окуляра и контровочное кольцо, добейтесь наилучшего видения штрихов сетки;
- удерживая оправу окуляра, поворотом контровочного кольца против часовой стрелки законтрите оправу окуляра.
- наблюдая в окуляр и вращая совместно оправу окуляра и контровочное кольцо, добейтесь наилучшего видения штрихов сетки;
- удерживая оправу окуляра, поворотом контровочного кольца против часовой стрелки законтрите оправу окуляра.
Дополнение 3.
Для работы в условиях пониженной освещенности, при условии достаточной видимости цели Ваш прицел оборудован системой подсветки сетки.
Блок питания системы подсветки сетки расположен на кронштейне, содержит батарейный отсек и тумблер включения подсветки.
Применяемые элементы питания типа СЦ-33 (SR 44), 2 шт. напряжением 1,5 В каждый входят в комплект поставки прицела. Полярность установки элементов указана на корпусе блока питания.
Блок питания системы подсветки сетки расположен на кронштейне, содержит батарейный отсек и тумблер включения подсветки.
Применяемые элементы питания типа СЦ-33 (SR 44), 2 шт. напряжением 1,5 В каждый входят в комплект поставки прицела. Полярность установки элементов указана на корпусе блока питания.
|
