ПРИЦЕЛЫ РЫСЬ 6М/ТОЗ-78

ПРИЦЕЛЫ РЫСЬ 6М/ТОЗ-78

Артикул товара: Рысь 6М/ТОЗ-78

Цена: не определена

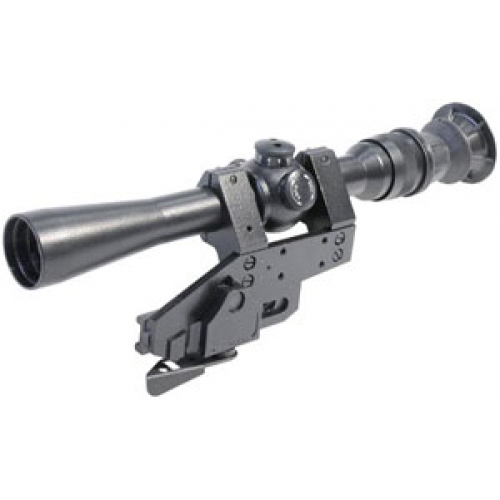

Прицел Рысь 6М/ТОЗ-78

ТЕХНИЧЕСКОЕ ОПИСАНИЕ

1. Общие указания
Различные варианты комплектования прицела посадочными кронштейнами из номенклатуры, указанной в разделе 3 настоящего паспорта, позволяют производить установку прицела на следующие типы оружия:
1.1. Карабин ОП-СКС.
1.2. Карабин КО-44.
1.3. Карабины «ТИГР», «САЙГА», «Вепрь».
1.4. Карабины REMINGTON 24.241, BROWNING 22 AUTO.

2. Техническое описание

Видимое увеличение, крат  7
Поле зрения, град.  3,3
Световой диаметр объектива, мм  29
Диаметр выходного зрачка, мм  4,8
Удаление выходного зрачка от последней поверхности окуляра, мм  65
Расход механизмов выверки по вертикали и горизонту, угл. мин  +/- 15
Габаритные размеры (без наглазника и кронштейна), мм  270х50х50
Масса, кг (без кронштейна)  0,32

3. Комплектность

Прицел оптический «РЫСЬ-6»  1 шт.
Паспорт  1 шт.
Футляр  1 шт.

4. Установка на оружие
Прицел, оснащенный кронштейном, устанавливается на оружие по направляющей типа «ласточкин хвост» на предусмотренное для него посадочное место или на предварительно закрепляемую планку или переходной кронштейн. Для удобства работы с прицелом разрешается его продольное перемещение относительно кронштейна в пределах цилиндрической части объектива и окуляра. Перемещение осуществляется после предварительного ослабления винтов хомутов. После установки прицела относительно глаза стрелка винты хомутов должны быть надежно завинчены.
Выверка прицела с оружием производится по цели, расположенной на заранее точно известной дальности вращением маховичков механизма выверки прицела по высоте и горизонту. После выверки, проверенной пристрелкой оружия, ослабить на 1 – 1,5 оборота винты на крышках маховичков выверок, повернуть кольца с делениями до совмещения 0 с индексом на корпусе прицела. Завинтить винты до упора.

5. Правила ухода и хранения
Оберегать прицел от механических повреждений.
Не допускать загрязнения линз. Протирать линзы чистой мягкой тканью, жировые пятна снимать ватой, смоченной спиртом.
Оберегать линзы от соприкосновения с предметами, которые могут нанести повреждения их поверхности.

6.Требования по технике безопасности
При эксплуатации прицела, установленного на оружии, необходимо следить за надежностью его закрепления. Качка прицела в хомутах и на посадочном месте не допускается.

7. Гарантийные обязательства.
Предприятие-изготовитель гарантирует исправную работу прицела в течение 12 месяцев со дня изготовления, а при наличии штампа магазина с датой продажи - со дня продажи при условии соблюдения правил ухода, хранения и эксплуатации в соответствии с настоящим описанием.

Дополнение 1.
Ваш прицел оснащен устройством диоптрийной подвижки окуляра, соответственно вашему зрению в пределах ± 5 дптр.
Коррекция зрения наблюдателя производится в следующей последовательности:
- удерживая оправу окуляра через наглазник, поверните контровочное кольцо по часовой стрелке ( при наблюдении со стороны окуляра) на 0,5-1 оборот;
- наблюдая в окуляр и вращая совместно оправу окуляра и контровочное кольцо, добейтесь наилучшего видения штрихов сетки;
- удерживая оправу окуляра, поворотом контровочного кольца против часовой стрелки законтрите оправу окуляра.

Дополнение 2.
Для работы в условиях пониженной освещенности, при условии достаточной видимости цели Ваш прицел оборудован системой подсветки сетки.
Блок питания системы подсветки сетки расположен на кронштейне, содержит батарейный отсек и тумблер включения подсветки.
Применяемые элементы питания типа СЦ-33 (SR 44), 2 шт. напряжением 1,5 В каждый входят в комплект поставки прицела. Полярность установки элементов указана на корпусе блока питания.
